风机盘管

风机盘管的分类和特点

按结构形式可分为：立式、卧式、壁挂式、卡式等，其中立式又分立柱式和低矮式；按安装方式可分为明装和暗装；按进水方位，分为左式和右式。壁挂式风机盘管机组全部为明装机组，其结构紧凑、外观好，直接挂于墙的上方。卡式（天花板嵌入式）机组，比较美观的进、出风口外露于顶棚下，风机、电动机和盘管置于顶棚之上，属于半明装机组。明装机组都有美观的外壳，自带进风口和出风口，在房间内明露安装。暗装机组的外壳一般用镀锌钢板制作。国家标准《风机盘管机组》（GB/T19232—2003）[2]中规定风机盘管机组根据机外静压分为两类：低静压型与高静压型。低静压型机组在额定风量时的出口静压为0或12Pa，对带风口和过滤器的机组，出口静压为0；对不带风口和过滤器的机组，出口静压为12Pa；高静压机组在额定风量时的出口静压不小于30Pa。

风机盘管应根据房间的具体情况和装饰要求选择明装或暗装，确定安装位置、形式。立式机组一般放在外墙窗台下；卧式机组吊挂于房间的上部；壁挂式机组挂在墙的上方；立柱式机组可靠墙放置于地面上或隔墙内；卡式机组镶嵌于天花板上。

明装机组直接放在室内，不需进行装饰，但应选择外观颜色与房间色调相协调的机组；暗装机组应配上与建筑装饰相协调的送风口、回风口，并在回风口配风口过滤器。还应在建筑装饰时留有可拆卸或可开启的维修口，便于拆装和检修机组的风机和电机以及清洗空气换热器。

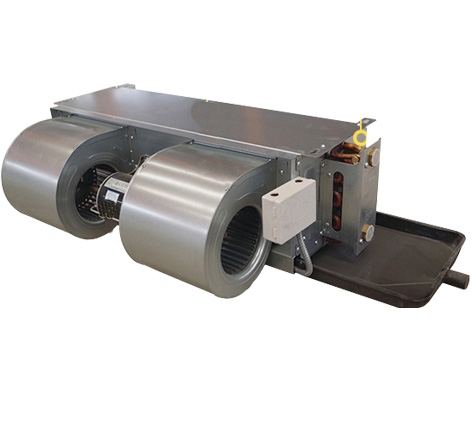

目前，卧式安装机组多藏于顶棚上，其送风方式有两种：上部侧送盒顶棚向下送风。如采用侧送方式，可选用低静压型的风机盘管，机组出口直接接双层百叶风口；如采用顶棚向下送风，应选用高静压型风机盘管，机组送风口可接一段风管，其上接若干个散流器向下送风。卧式暗装机组的回风有两种方式：在顶棚上设百叶或其他形式回风口和风口过滤器，用风管接到机组的回风箱上，不设风管，室内空气进入顶棚，再被置于顶棚上的机组所吸入。

此外，选用风机盘管时应注意房间对噪声控制的要求。
